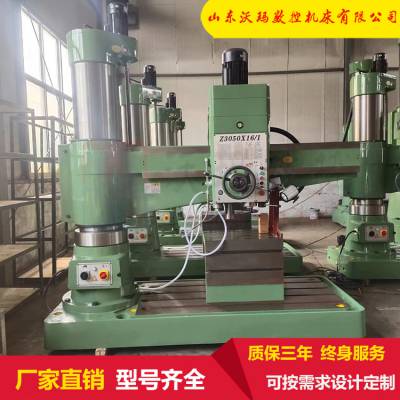

| 产品特性：钻 | 类型：摇臂钻床 | 品牌：沃玛 |
| 型号：Z3050 | 控制形式：人工 | 产品类型：全新 |
| 是否库存：是 | 售后服务：保三年 | 主电机功率：5.5kw |
| 外形尺寸：2500-1600-2800mm | 轴数量：单轴 | 钻孔直径范围：50mm |
| 主轴转速范围：25-2000rpm | 主轴孔锥度：5 | 适用行业：通用 |
| 布局形式：立式 | 适用范围：通用 | 作用对象材质：金属 |
1、（1）采用液压预选变速机构，可节省辅助时间。所有操纵手柄集中安放在很方便的部位。
（2）主轴正反转，停车（制动），变速、空档等动作，均用一个手柄控制，使用方便。
（3）主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
（4）摇臂上导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机
床精度的稳定性，延长了使用寿命。
（5）有完善的保护装置和外柱防护。
（6）在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度和整机的使用寿命均为
大延长。
2、立柱-床身
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
主轴箱内部、摇臂套筒与立柱、升降机构减速箱采用自动润滑。
摇臂导轨等采用人工润滑
3、电气
本机床使用三相380v/50hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电。
主要规格与参数 | 单位 | Z3050x16/A |
z大钻孔直径 | mm | 50 |
工作台尺寸 | mm | 630x500x500 |
主轴中心线至立柱母线距离 z大 | mm | 1600 |
z小 | mm | 350 |
主轴箱水平移动距离 | mm | 1250 |
主轴端面至底座工作面距离 z大 | mm | 1215 |
z小 | mm | 315 |
摇臂升降距离 | mm | 600 |
摇臂升降速度 | m/min | 1.2 |
摇臂回转角度 | degree | 360° |
主轴圆锥孔(莫氏) | morse | 5 |
主轴转速范围 | r/min | 25～2000 |
主轴转速级数 | steps | 16 |
主轴进给量范围 | mm/r | 0.04～3.2 |
主轴进给量级数 | steps | 16 |
主轴行程 | mm | 315 |
刻度盘每转钻孔深度 | mm | 122.5 |
主轴允许z大扭转力矩 | N·m | 500 |
外柱直径 | mm | 350 |
主轴允许z大进给抗力 | kN | 18 |
主电机功率 | kw | 4 |
摇臂升降电机功率 | kw | 1.5 |
主轴箱、立柱、摇臂液压夹紧电机功率 | kw | 0.75 |
机床冷却泵电机功率 | kw | 0.09 |
机床重量（约） | kg | 3500 |
外形尺寸 | mm | 2500×1060×2800 |
